Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/

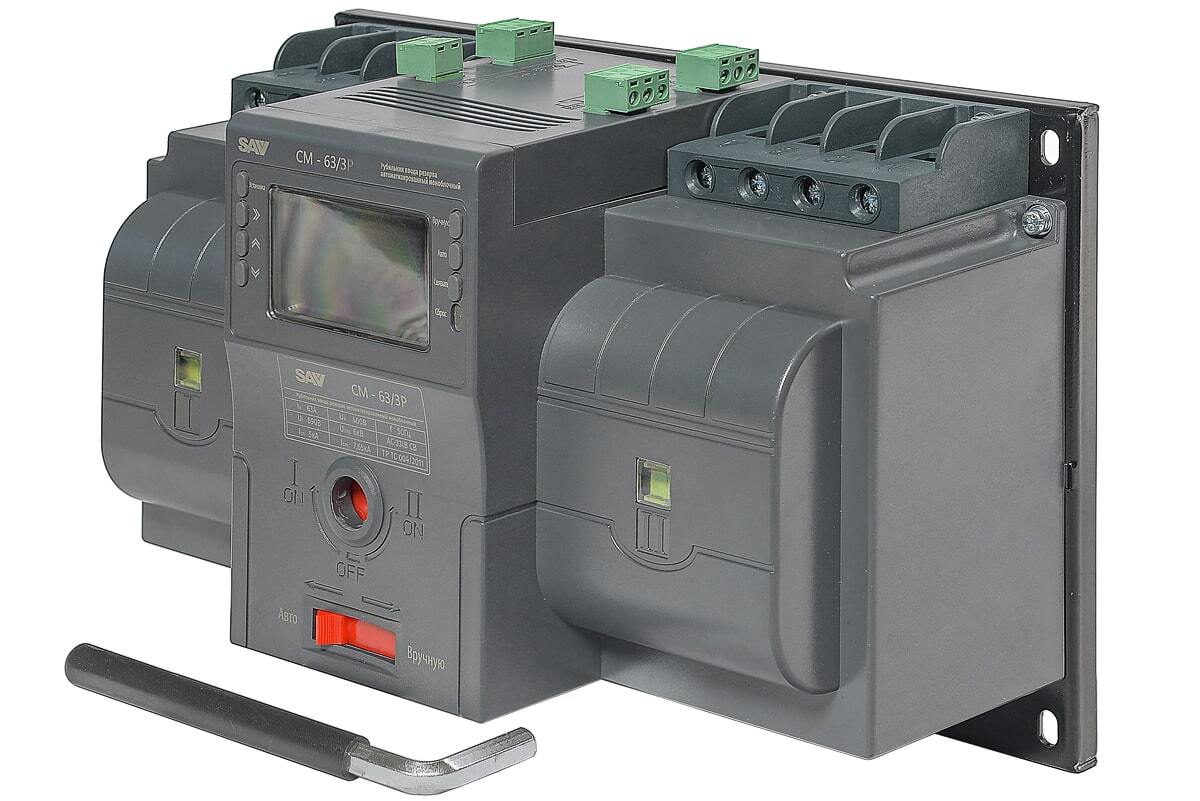

Реверсивные рубильники Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/ gzgwzfqtyl1qkmtwgfqx1iln555zdquj.jpg

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/

Артикул: 032954

19 170 руб

Наличие: есть

О товаре:

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/3P/Automated transfer switch

Габаритные размеры (Д;Ш;В; мм): 276x124x172

Номинальный ток (А): 63

Масса, кг: 3.4

Кол-во полюсов переключателя: 3

Номинальное напр., В: 400

Влажность, %: 90

Номинальная коммутационная способность: 7,65кА

Номинальная отключающая способность: 5кА

Класс защиты: IP20

Номинальное импульсное напряжение Uimp, кВ: 6

Класс защиты обмотки: III

Время переключения I-II или II-I, сек: от 1 до 99

Номинальное напряжение изоляции Ui, В: 690

Длина (мм): 276

Ширина (мм): 124

Высота (мм): 172

Все характеристики

ВИДЕО ОБЗОР РУБИЛЬНИК РЕВЕРСИВНЫЙ АВТОМАТИЗИРОВАННЫЙ МОНОБЛОЧНЫЙ (БЛОК АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА АВР) CM-63/3P/AUTOMATED TRANSFER SWITCH

Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:

    Выпускается в версиях с 3 или 4 полюсами
    Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
    Может давать сигнал на запуск генераторной установки
    Может работать самостоятельно или с внешним контроллером
    Есть защита от КЗ благодаря встроенным автоматическим выключателям


Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).

Срабатывает в результате:

    Потери напряжения
    Обрыва фазы
    Пониженного напряжения или напряжения выше нормального

Обеспечивает
    управление задержкой
    управлением генератором
    взаимодействие с пожарной сигнализацией

Три рабочих режима:
    FF1 - автоматический режим
    FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
    FF2 - режим работы без автоматических переключений

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/3P/Automated transfer switch



Свойства

Преимущества

Может управлять генераторной установкой

Выполняет базовые функции шкафа АВР
Нет необходимости в покупке шкафа!
Затраты на создание установки меньше на 50%

Содержит автоматические выключатели на DIN-рейке
Имеет надёжный механизм со стальными движущимися частями

Обеспечивает безопасность электроустановки
Имеет длительный срок службы
Выполняет часть функций распределительного щитка

Имеет внутренний источник питания в функцией резервного питания
Привод потребляет энергию только в момент переключения

Нет потерь на питание устройства
Устройство ее нагревается

Лёгкое программирование контроллера в 8 шагов

Лёгкая и быстрая первичная настройка
Повторная настройка легко делается владельцем

Контроллер может измерять параметры всех фаз линий питания
Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервным

Высокий уровень безопасности
Надёжная защита от ошибок пользователя


УСЛОВИЯ ПРИМЕНЕНИЯ


    Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
    Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
    относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
    Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
    Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
    Допустимый угол наклона рубильника ±23°
    Класс защиты: IP20
    Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
    Гарантия 12 месяцев

ОРГАНЫ УПРАВЛЕНИЯ



Органы управления реверсивным рубильником


ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА



Подключение рубильника

НАЗНАЧЕНИЕ РУБИЛЬНИКА



Назначение рубильника    Назначение рубильника

РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/3P/Automated transfer switch
